Paano gumagana ang isang vacuum circuit breaker?

AngVacuum circuit breakeray isang kailangang -kailangan na switchgear sa sistema ng kuryente. Ito ay pangunahing binubuo ng tatlong bahagi: frame, arc extinguishing kamara (i.e. vacuum bubble) at mekanismo ng pagpapatakbo. Kabilang sa mga ito, ang conductive circuit ay ang pangunahing bahagi ng circuit breaker, na kung saan ay maingat na binubuo ng mga inlet at outlet conductive rod, insulating supports, conductive clamp, malambot na koneksyon at vacuum arc extinguishing kamara.

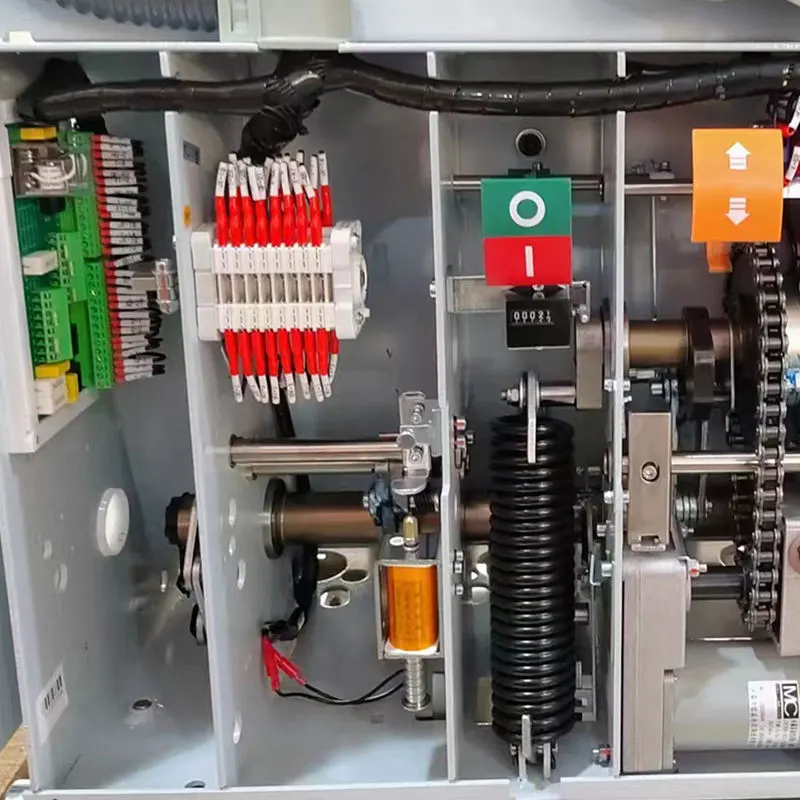

Ang mekanismo ng operating ay may pananagutan para sa pagpapatupad ng pagsasara at pagbubukas ng mga operasyon ng circuit breaker, kabilang ang pagsasara ng mga bukal, mga sistema ng imbakan ng enerhiya, labis na paglabas, pagbubukas at pagsasara ng mga coils at iba pang mga sangkap. Kapag nagtatrabaho, ang mekanismo ay nakakamit ng tumpak na kontrol ng kasalukuyang sa pamamagitan ng pag -iimbak ng enerhiya ng kuryente, pagbubukas at pagsasara ng kuryente, at mga manu -manong pag -andar.

Kapag ang kasalukuyang naabot ang paunang natukoy na halaga, angVacuum circuit breakerGagamitin ang kasalukuyang mga katangian ng zero-crossing sa isang mataas na kapaligiran ng vacuum upang mapatay ang arko sa pamamagitan ng mabilis na pagsasabog ng plasma, na epektibong pinutol ang kasalukuyang. Sa gitna, nagsasangkot ito ng maraming mga hakbang tulad ng pag -iimbak ng enerhiya at pagsasara. Sa pamamagitan ng isang serye ng tumpak na mga aksyon na mekanikal, ang katatagan at pagiging maaasahan ng circuit breaker ay sinisiguro.

Ang pambungad na operasyon ay kapag ang circuit breaker ay nasa saradong estado, natanggap ang pagbubukas ng signal, at ang pagbubukas ng electromagnet ay magsisimulang magtrabaho, na nagiging sanhi ng pag -akit ng iron core. Ang pagkilos na ito ay magiging sanhi ng tuktok na baras sa pagbubukas ng paglabas upang ilipat paitaas, na kung saan ay nagiging sanhi ng pag -ikot ng biyahe. Ang isang serye ng mga reaksyon ng chain ay magdadala sa tuktok na baras pataas at itulak ang baluktot na plato, na nagiging sanhi upang himukin ang kalahating baras upang simulan ang pag -ikot ng counterclockwise. Habang ang kalahating baras at braso ng rocker ay nai -lock, ang pagbubukas ng tagsibol ay agad na magkakabisa, itulak angcircuit breakerUpang makumpleto ang pambungad na aksyon.
