Bakit Pumili ng Vacuum Circuit Breaker?

Buod: Mga vacuum circuit breaker (VCBs)ay isang kritikal na bahagi sa modernong mga sistema ng kuryente, na tinitiyak ang maaasahang pagkagambala ng mga de-koryenteng alon sa medium at mataas na boltahe na mga aplikasyon. Sinasaliksik ng artikulong ito ang kanilang prinsipyo sa pagtatrabaho, mga pakinabang, uri, aplikasyon, pagpapanatili, at mga madalas itanong, na nag-aalok ng praktikal na patnubay para sa mga electrical engineer at tagapamahala ng pasilidad.

Talaan ng mga Nilalaman

• Panimula sa mga Vacuum Circuit Breaker
• Prinsipyo sa Paggawa
• Mga kalamangan
• Mga Uri ng Vacuum Circuit Breaker
• Mga aplikasyon
• Mga Tip sa Pagpapanatili
• Mga Madalas Itanong
• Konklusyon

Panimula sa mga Vacuum Circuit Breaker

Ang isang vacuum circuit breaker ay idinisenyo upang patayin ang mga electric arc sa loob ng isang vacuum medium. Hindi tulad ng tradisyonal na air o oil circuit breaker, ang vacuum ay nagbibigay ng higit na dielectric na lakas at mabilis na pagkalipol ng arko. Ang vacuum interrupter, isang pangunahing bahagi, ay nagbibigay-daan sa kasalukuyang pagkagambala sa loob ng isang selyadong silid, na pumipigil sa oksihenasyon at pinaliit ang mga kinakailangan sa pagpapanatili.

Prinsipyo sa Paggawa

Ang pangunahing mekanismo ng isang vacuum circuit breaker ay nagsasangkot ng paghihiwalay ng mga electrical contact sa loob ng isang vacuum. Kapag naghiwalay ang mga contact, nabubuo ang isang arko sa pagitan nila. Ang vacuum ay mabilis na nagpapanumbalik ng dielectric na lakas, na pinapatay ang arko halos kaagad. Tinitiyak nito ang kaunting pagkawala ng enerhiya, binabawasan ang pagkasira sa mga bahagi, at pinapabuti ang pangkalahatang mahabang buhay ng switchgear.

• Contact Operation:Ang paglipat ng mga contact ay bukas at malapit upang matakpan ang circuit.
• Pagbuo ng Arc:Nangyayari kapag naghiwalay ang mga contact sa ilalim ng pagkarga.
• Pagkalipol ng Arc:Ang vacuum ay sumisipsip ng arc energy at mabilis na huminto sa kasalukuyang daloy.
• Dielectric Recovery:Tinitiyak ng mataas na vacuum ang mabilis na pagbawi ng dielectric, na pumipigil sa mga short circuit.

Mga kalamangan

Mga Uri ng Vacuum Circuit Breaker

• Panloob na VCB:Ginagamit sa nakapaloob na switchgear, na nag-aalok ng proteksyon sa mga kinokontrol na kapaligiran.

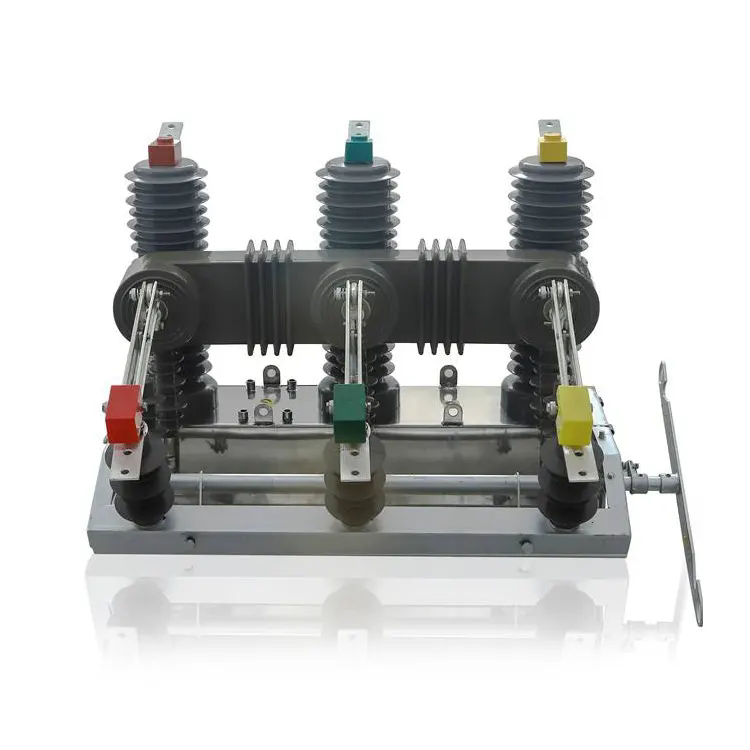

• Panlabas na VCB:Idinisenyo para sa mga open-air substation, lumalaban sa panahon at polusyon.
• Nakapirming VCB:Permanenteng naka-install sa isang partikular na switchgear panel.
• Maaaring i-withdraw ang VCB:Maaaring madaling alisin para sa pagpapanatili o pagpapalit nang hindi nakakagambala sa iba pang kagamitan.

Mga aplikasyon

Ang mga vacuum circuit breaker ay malawakang ginagamit sa daluyan at mataas na boltahe na mga de-koryenteng network. Kasama sa kanilang mga aplikasyon ang:

• Mga sistema ng pamamahagi ng kuryente sa industriya
• Proteksyon ng mga substation at transpormer
• Mga instalasyong nababagong enerhiya, gaya ng solar at wind farm
• Mga komersyal na gusali na nangangailangan ng compact at maaasahang switchgear
• Mga sistema ng elektripikasyon ng tren at transportasyon

Mga Tip sa Pagpapanatili

Tinitiyak ng wastong pagpapanatili ang pinakamainam na pagganap ng mga vacuum circuit breaker:

• Regular na inspeksyon ng contact wear at alignment
• Sinusuri ang mga mekanismo ng pagpapatakbo para sa makinis na paggalaw
• Pana-panahong sinusuri ang pagkakabukod at integridad ng vacuum
• Paglilinis ng alikabok at mga labi mula sa mga enclosure
• Pagpapalit ng mga bahagi batay sa iskedyul ng tagagawa

Mga Madalas Itanong

Q1: Gaano katagal ang isang vacuum circuit breaker?
A1: Sa wastong pagpapanatili, ang isang vacuum circuit breaker ay maaaring tumagal ng 15-20 taon, depende sa mga kondisyon ng pagpapatakbo at mga ikot ng pagkarga.

T2: Maaari bang gamitin ang mga vacuum circuit breaker sa mga panlabas na kapaligiran?
A2: Oo, ang mga panlabas na VCB ay espesyal na idinisenyo upang mapaglabanan ang panahon, polusyon, at mga pagkakaiba-iba ng temperatura habang pinapanatili ang maaasahang pagganap.

Q3: Paano naiiba ang isang vacuum circuit breaker sa isang SF6 breaker?
A3: Hindi tulad ng mga SF6 breaker na gumagamit ng gas para sa arc quenching, ang mga VCB ay umaasa sa isang vacuum. Tinatanggal nito ang panganib ng pagtagas ng greenhouse gas at binabawasan ang mga pangangailangan sa pagpapanatili.

Q4: Ano ang mga karaniwang problema sa mga vacuum circuit breaker?
A4: Kabilang sa mga pinakakaraniwang isyu ang contact erosion, mekanikal na pagkasira ng mga mekanismo ng pagpapatakbo, at pagkasira ng insulation. Ang napapanahong inspeksyon ay pumipigil sa mga pagkabigo.

Konklusyon

Ang mga vacuum circuit breaker ay isang ligtas, maaasahan, at mahusay na solusyon para sa mga modernong sistema ng pamamahagi ng kuryente.DAYA electricalnagbibigay ng malawak na hanay ng mga panloob at panlabas na VCB na iniakma upang matugunan ang mga pamantayan ng industriya at mga kinakailangan ng customer. Para sa mga katanungan o personalized na rekomendasyon,makipag-ugnayan sa aminngayon upang matiyak ang pinakamainam na proteksyon para sa iyong electrical network.
