Dry-Type Transformer: Ano ang Dapat Mong Malaman Bago Pumili ng Isa?

1. Ano ang Dry-Type Transformer?

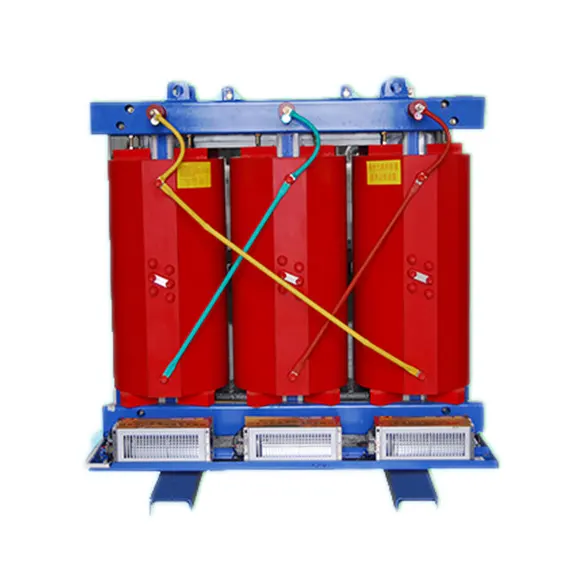

A dry-type na transpormer ay isang static na de-koryenteng device na naglilipat ng enerhiya sa pamamagitan ng electromagnetic induction nang hindi gumagamit ng likido (langis) para sa insulasyon o paglamig. Sa halip, ang core at windings nito ay naka-encapsulated sa solid insulating materials gaya ng epoxy o polyester resin, at ang init ay nawawalan ng natural o sapilitang sirkulasyon ng hangin.

Ang disenyong ito ay ganap na nag-aalis ng panganib ng pagtagas ng langis at sunog, na ginagawang ang mga dry-type na transformer ang mas gustong pagpipilian para sa mga panloob na instalasyon, mga gusaling maraming tao, at mga lugar na sensitibo sa kapaligiran.

2. Mga Pangunahing Kalamangan at Karaniwang Aplikasyon

Mga karaniwang application:

Mga ospital, data center, matataas na gusali
Mga halamang pang-industriya (kemikal, tela, pagmimina)
Renewable energy system (onshore wind, solar)
Mga platform sa dagat at malayo sa pampang (na may angkop na mga enclosure)
Mga limitasyon na dapat tandaan:
Mas mataas na paunang gastos kaysa sa mga transformer na puno ng langis
Mas mababang kahusayan sa pag-alis ng init – karaniwang limitado sa mga rating na mas mababa sa ~2,000 kVA sa mga karaniwang disenyo
Bahagyang mas mataas ang naririnig na ingay sa ilang mga kaso

3. Dalawang Pangunahing Uri: VPI vs. Cast Coil

Tip sa pagpili: Kung ang iyong site ay may mataas na humidity, mga corrosive na gas, o madalas na paghuhugas, piliin ang cast coil. Para sa malinis at tuyo na panloob na kapaligiran, ibinibigay ng VPI ang pinakamahusay na halaga.

4. Mga Parameter ng Key Selection

Kunin ang mga ito nang tama bago mo tukuyin ang isang transpormer.

5. Mga Mahahalaga sa Pag-install at Pag-komisyon

Ang isang mahusay na transpormer ay maaaring mabigo nang maaga kung ang pag-install ay palpak. Sundin ang mga kritikal na puntong ito.

Lokasyon at Clearance

• I-install sa isang tuyo, well-ventilated na lugar – walang mga corrosive gas, tumutulo na tubig, at panganib sa pagbaha.

• Panatilihin ang hindi bababa sa 12–18 pulgada (30–45 cm) clearance sa paligid ng enclosure para sa sirkulasyon ng hangin.

Pundasyon at Pag-mount

• Ilagay sa isang level, vibration-resistant base na kayang suportahan ang buong timbang.

• Gumamit ng mga anti-vibration pad kung posible ang floor resonance.

Mga Koneksyon sa Elektrisidad – Mga Gawin

• Gumamit ng flexible na copper/alu link sa mga terminal – pinipigilan nito ang mekanikal na stress mula sa paghila sa mga bushings.

• Higpitan ang lahat ng bolted na koneksyon sa mga halaga ng torque na tinukoy sa manual. Ang sobrang paghihigpit ay maaaring makapinsala sa mga sinulid; nagdudulot ng mga hot spot ang kulang sa paghihigpit.

• Earthing: Mahigpit na ikonekta ang enclosure at ang neutral na punto sa station earth grid.

Mga Pre-Commissioning Checks

Pagsubok sa insulation resistance: Gumamit ng megohmmeter (500 V o 1000 V scale). Minimum na katanggap-tanggap na halaga: 2 MΩ bawat kV ng rated boltahe. Kung mas mababa, patuyuin ang mga windings bago pasiglahin.
I-verify na ang lahat ng panloob na pagwawakas ay tumutugma sa diagram ng nameplate.
Subukan ang pagpapatakbo ng fan at mga alarma ng thermostat/thermistor bago mag-live.

6. Araw-araw na Operasyon at Pagpapanatili – Ang Tunay na Trabaho

Tandaan: Ang mababang maintenance ay hindi nangangahulugang walang maintenance. Ang isang maliit na pangangalaga ay napupunta sa isang mahabang paraan patungo sa isang 20-30 taong buhay ng serbisyo.

Paglilinis – Ang #1 Priyoridad

Ang akumulasyon ng alikabok ay ang nag-iisang pinakamalaking kalaban ng mga dry-type na transformer. Kinulong nito ang init, nagtataguyod ng bahagyang discharge, at binabawasan ang lakas ng dielectric.

Maglinis nang hindi bababa sa isang beses sa isang taon – mas madalas sa maalikabok o industriyal na mga lugar.
Gumamit ng vacuum cleaner na may non-metallic nozzle, o dry compressed air sa < 25 psi (170 kPa) – huwag gumamit ng mataas na presyon, na maaaring makapinsala sa pagkakabukod o makapilit ng alikabok nang mas malalim.

Mga Visual at Mechanical na Inspeksyon (bawat 6–12 buwan)

Pagsubaybay sa pagkakabukod

• Itala ang mga halaga ng insulation resistance bawat taon (o pagkatapos ng malaking trabaho).

• Ikumpara sa mga nakaraang pagbabasa – ang pare-parehong pababang trend ay isang senyales ng babala kahit na ang absolute value ay lampas pa rin sa minimum.

7. Mga Karaniwang Fault at Praktikal na Remedya

8. Mabilis na Sanggunian - Checklist ng Pagpili

1. ☐ Pagkalkula ng load + 20‑25% margin

2. ☐ Ang rating ng boltahe ay tumutugma sa sistema

3. ☐ Insulation class – F o H, batay sa ambient

4. ☐ Uri – VPI (malinis sa loob) vs Cast Coil (malupit)

5. ☐ IP rating – IP20 (panloob) / IP23+ (labas/basa)

6. ☐ Paglamig – natural o tinulungan ng bentilador

7. ☐ Na-verify ang clearance, ventilation, at floor load

8. ☐ Nakadokumento ang mga halaga ng earthing at torque

A dry-type na transpormeray isang pamumuhunan sa kaligtasan, pagiging maaasahan, at pagsunod sa kapaligiran. Ang tagumpay nito sa field ay hindi gaanong nakadepende sa nameplate at higit pa sa tatlong praktikal na pagpipilian:

• Pumili na may makatotohanang mga margin at proteksyon sa kapaligiran.

• I-install nang may pag-iingat – magandang koneksyon at magandang hangin.

• Panatilihin na may regular na paglilinis at pagsubaybay na batay sa trend.

Gawin nang mabuti ang tatlong bagay na ito, at ang iyong dry-type na transformer ay maghahatid ng mga dekada ng serbisyong walang problema.
